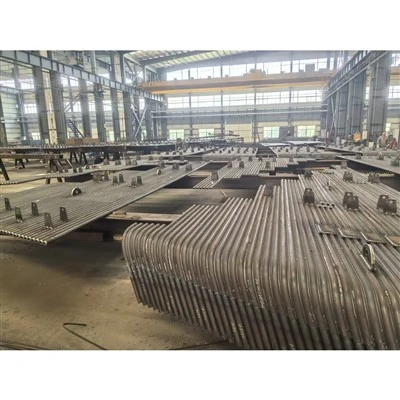

Προθερμαντήρας αέρα εναλλάκτη θερμότητας σωλήνα δέσμης

1: Προθερμαντήρας αέρα εναλλάκτη θερμότητας δέσμης σωλήνα



1. Ορισμός προϊόντος


Ένας βιομηχανικός προθερμαντήρας αέρα είναι μια κρίσιμη συσκευή ουράς-της επιφάνειας θέρμανσης ενσωματωμένη σε λέβητες CFB. Τοποθετημένο κατάντη του εξοικονομητή, ανακτά την απορριπτόμενη θερμότητα από τα καυσαέρια για την προθέρμανση του πρωτογενούς και δευτερογενούς αέρα καύσης, μεγιστοποιώντας τη συνολική θερμική απόδοση και μειώνοντας την κατανάλωση καυσίμου.



2. Διαδικασία Κατασκευής Προϊόντος


1): Προετοιμασία πρώτης ύλης: Οι πλάκες από ανθρακούχο χάλυβα υψηλής ποιότητας και οι σωλήνες από κράμα που είναι ανθεκτικοί στη διάβρωση-επιθεωρούνται και κόβονται με ακρίβεια-με χρήση αυτοματοποιημένου εξοπλισμού λέιζερ CNC.

2): Διαμόρφωση σωλήνων και πλακών: Οι σωλήνες έλκονται με κρύο-και κάμπτονται σε ακριβείς ακτίνες, ενώ τα πάνελ του περιβλήματος τρυπούνται και διαμορφώνονται για αρθρωτή συναρμολόγηση.

3): Συγκόλληση και συναρμολόγηση: Η ρομποτική συγκόλληση στερεώνει τις δέσμες σωλήνων στις πλάκες κεφαλής, διασφαλίζοντας-διαρροή δομική ακεραιότητα υπό θερμική καταπόνηση.

4): Δοκιμή και επίστρωση: Οι μονάδες υποβάλλονται σε δοκιμή υδροστατικής πίεσης και αντιδιαβρωτική αμμοβολή, ακολουθούμενη από βιομηχανική επίστρωση υψηλής-θερμοκρασίας πριν από τη συσκευασία εξαγωγής.



3. Εφαρμογές προϊόντων


1): Ενσωμάτωση λέβητα CFB: Τοποθετείται στον ουραίο αγωγό καυσαερίων για να συλλαμβάνει την υπολειπόμενη θερμότητα από τα καυσαέρια πριν εισέλθει στο φίλτρο σακούλας.

2): Θερμοηλεκτρικοί σταθμοί: Αυξάνει τη θερμοκρασία του αέρα καύσης για σταθεροποίηση της ανάφλεξης και ενίσχυση της απόδοσης καύσης σε λέβητες κοινής ωφέλειας.

3): Βιομηχανική παραγωγή ατμού: Αναπτύσσεται σε μονάδες βαριάς κατασκευής και συμπαραγωγής-που χρησιμοποιούν άνθρακα, βιομάζα ή καύση πολλαπλών-καυσίμων.



4. Πλεονεκτήματα προϊόντος


1): Υψηλή θερμική απόδοση: Μεγιστοποιεί την ανάκτηση της απορριπτόμενης θερμότητας από τα καυσαέρια της ουράς, μειώνοντας σημαντικά το κόστος λειτουργίας της μονάδας και καυσίμων.

2): Στιβαρή διαρροή-Σχεδίαση απόδειξης: Η ρομποτική συγκόλληση ακριβείας και η αυστηρή υδροστατική δοκιμή εγγυώνται μηδενική διαρροή μεταξύ των ρευμάτων αερίου και αέρα.

3): Ανθεκτικότητα στη διάβρωση: Τα υλικά και οι προστατευτικές επιστρώσεις από κράμα υψηλής ποιότητας αντέχουν σε επιθετικό θείο και σε χαμηλή{1}}θερμοκρασία διάβρωση σημείου δρόσου οξέος.

4): Βελτιστοποιημένη δυναμική ροής: Οι βελτιωμένες διατάξεις σωλήνων ελαχιστοποιούν την πτώση πίεσης διατηρώντας παράλληλα υψηλούς συντελεστές μεταφοράς θερμότητας.

5): Ομαλή μετασκευή: Οι αρθρωτές διαστάσεις ταιριάζουν με τις τυπικές διατάξεις λέβητα CFB για γρήγορη εγκατάσταση-στο χώρο και ελάχιστο χρόνο διακοπής λειτουργίας.







2: Παράμετροι



1. Τεχνικές Προδιαγραφές & Χαρακτηριστικά Προϊόντος



Κατηγορία χαρακτηριστικών	Λεπτομέρειες Τεχνικών Προδιαγραφών
Όνομα προϊόντος	Προθερμαντήρας αέρα λέβητα CFB (Σωληνοειδές / Τύπος πλάκας)
Λειτουργία εξοπλισμού	Ανάκτηση θερμότητας καυσαερίων & Προθέρμανση αέρα καύσης
Βασικά εξαρτήματα	Δέσμες σωλήνων, φύλλα σωλήνων, περίβλημα, αρμοί διαστολής
Προσαρμογή	Κατασκευασμένο-κατά-παραγγελία βάσει χωρητικότητας λέβητα και προδιαγραφών σχεδίασης
Πρότυπα Συμμόρφωσης	Πιστοποίηση ASME, ISO9001, GB/T, CE





2. Κύριες παράμετροι:



Θερμοκρασία εισόδου καυσαερίων	300 μοίρες – 450 μοίρες
Θερμοκρασία εισόδου αέρα	20 μοίρες – 60 μοίρες
Πίεση σχεδίασης	Έως 2,5 MPa (επιλογές θετικής/αρνητικής πίεσης)
Ρυθμός μεταφοράς θερμότητας	Θερμική αποτελεσματικότητα 88% – 94%.
Υλικό σωλήνα	Corten Steel, 20#, ND Steel, Stainless Steel











3: Τα πλεονεκτήματα του εργοστασίου μας



1. Ο προηγμένος θερμικός σχεδιασμός και η μηχανική βελτιστοποίησης διασφαλίζουν ότι οι προθερμαντήρες αέρα μας παρέχουν μέγιστη ανάκτηση θερμότητας και ανώτερη θερμική αποτελεσματικότητα για βιομηχανικούς λέβητες.


2. Τα υλικά υψηλής ποιότητας-αντοχής στη διάβρωση και οι αυστηρές επιθεωρήσεις συγκόλλησης αποτρέπουν αποτελεσματικά τη διάβρωση του σημείου δρόσου οξέος και εγγυώνται μακροπρόθεσμη{2}}αξιοπιστία λειτουργίας.


3. Οι σχεδιασμένες αρθρωτές δομές ακριβείας-και οι αυστηρές κατασκευαστικές ανοχές διευκολύνουν τη γρήγορη μετασκευή-στο χώρο, την απρόσκοπτη ενσωμάτωση αγωγών και τον μειωμένο χρόνο διακοπής λειτουργίας.


4. Ο εκτενής ποιοτικός έλεγχος πολλαπλών σταδίων, συμπεριλαμβανομένων αυστηρών υδροστατικών δοκιμών και μη-μη καταστροφικής εξέτασης, διασφαλίζει 100% στεγανή απόδοση-σε ακραίες πιέσεις.


5. Πλήρως προσαρμόσιμες λύσεις μηχανικής προσαρμοσμένες στις ακριβείς προδιαγραφές σχεδίασης πελατών και διαφορετικούς τύπους καυσίμων μεγιστοποιούν την απόδοση της επένδυσης.





4: FAQ



Ε1: Πώς ενσωματώνεται ο προθερμαντήρας αέρα στο σύστημα λέβητα CFB που φαίνεται στο διάγραμμα;

Α: Βρίσκεται στο ουραίο πέρασμα κατάντη του εξοικονομητή και ανάντη του συλλέκτη σκόνης σάκου, ανακτώντας τη θερμότητα από τα καυσαέρια της εξάτμισης για να προθερμάνει τον εισερχόμενο αέρα καύσης.


Ε2: Ποια υλικά επιλέγονται για την αποφυγή διάβρωσης σε χαμηλή-θερμοκρασία σε αυτήν την ενότητα;

Α: Συνήθως χρησιμοποιούμε ανθεκτικά στη διάβρωση υλικά, όπως ο χάλυβας Corten (χάλυβας που προκαλεί τις καιρικές συνθήκες) ή ο χάλυβας ND για να αντέχουν τη συμπύκνωση θειικού οξέος στο ψυχρό άκρο του προθερμαντήρα.


Ε3: Μπορείτε να κατασκευάσετε ανταλλακτικά πακέτα προθερμαντήρων με βάση τα υπάρχοντα σχέδια των εγκαταστάσεων μας;

Α: Ναι. Ειδικευόμαστε στην προσαρμοσμένη κατασκευή που ταιριάζει με τις ακριβείς παραμέτρους διαστάσεων και απόδοσης από μηχανολογικά σχέδια πελατών ή φυσικά πρότυπα.


Ε4: Ποιος είναι ο τυπικός χρόνος παραγωγής για μια μονάδα προθερμαντήρα αέρα;

Α: Η τυπική κατασκευή διαρκεί περίπου 5 έως 9 εβδομάδες, ανάλογα με τη διαθεσιμότητα της πρώτης ύλης, τις προδιαγραφές σωλήνων και τον όγκο παραγγελίας.


Ε5: Τι ποιοτικός έλεγχος πραγματοποιείται πριν από την παράδοση;

Α: Όλες οι μονάδες υποβάλλονται σε αυστηρό ποιοτικό έλεγχο, συμπεριλαμβανομένων ελέγχων διαστάσεων, φασματομετρίας πρώτων υλών, επιθεώρηση ραφής συγκόλλησης 100% (NDE) και δοκιμή υδροστατικής πίεσης πριν από την αποστολή.
